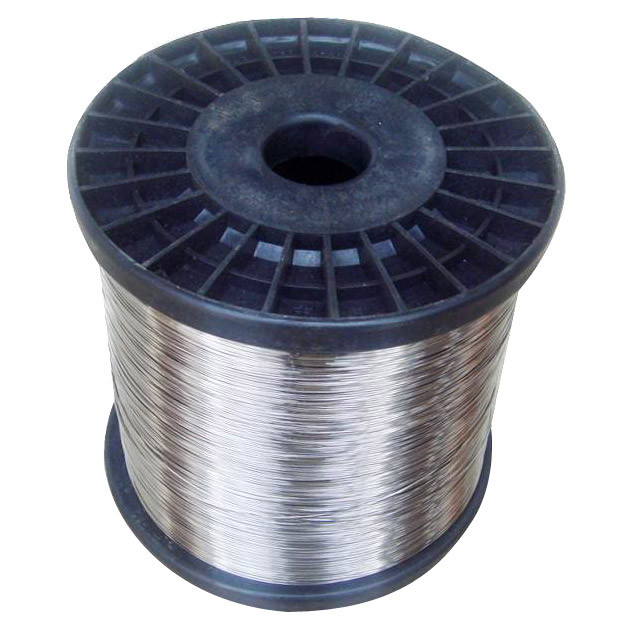

МНМц40-1,5 константан дріт 0,4 мм
від 4 800 ₴/кг
- +380 (50) 650-83-21
- В наявності
- Тільки оптом
Константан - термостабільний електротехнічний мідно-нікелевий сплав, що складається з наступних елементів: нікель (Ni), марганець (Mn), мідь (Cu). Добре піддається обробці. Використовується для виготовлення термопар, реостатів та електронагрівальних елементів з робочою температурою не вище 500°С., вимірювальних приладів.
Хімічний склад сплаву МНМц40-1.5 за ГОСТ 492 - 2006
Ni+Co |
Fe |
C |
Si |
Mn |
S |
P |
Cu |
As |
Pb |
Mg |
Sb |
Bi |
Домішок |
39 - 41 |
до 0.5 |
до 0.1 |
до 0.1 |
1 - 2 |
до 0.02 |
до 0.005 |
56.1 - 60 |
до 0.01 |
до 0.005 |
до 0.05 |
до 0.002 |
до 0.002 |
всього 0.9 |
ГОСТ 5307-77 визначає наступні умовні позначення скорочень:
спосіб виготовлення: холоднодеформовані - Д;
форма перетину: кругла - КР;
точність виготовлення: нормальна - Н;
стан: м'яка - М;
тверда - Т;
довжина на котушках - КТ;
в мотках, бухтах - БТ;
особливі умови: для емалювання - Е;
зі світлою поверхнею - С.
Історія створення
Константан вперше був отриманий в 1888 році американським винахідником Едвардом Вестоном. Він використовував даний сплав в якості матеріалу для котушок електровимірювальних приладів, опір якого залежить від температури. Винахідник назвав його «Сплав №2», але німецькі виробники, у яких він розмістив замовлення на виробництво дроту з нового матеріалу, дали йому власне найменування «Константан» під яким він відомий в даний час.
Властивості константана
Сплав має високий питомий електричний опір, який становить 0,45-0,52 мкОм·м і малий температурний коефіцієнт електричного опору - від -0,02·10-3 до +0,06·10-3 °С-1 (по ГОСТ 5307-77). Завдяки таким малим значенням зазначеного коефіцієнта даний матеріал практично не змінює свій опір зі зміною температури.
Ще однією важливою властивістю зазначеного сплаву є ТЭДС (термоелектрорушійна сила). Він у парі з хромелем, а також з міддю і залізом розвиває досить високу ТЭДС.
Константан добре піддається механічній обробці, що говорить про його високі технологічні властивості.
Властивість |
Значення |
Щільність, г/см3 |
8,8-8,9 |
Температура плавлення, °С |
1260 |
Питомий електричний опір, мкОм·м |
0,45-0,52 |
Магнитность |
Не намагнічений |
Твердість, НВ |
75-90 (після відпалу) |
Температурний коефіцієнт лінійного розширення, °С-1 в інтервалі 20-100 °С |
14,4·10-6 |
Температурний коефіцієнт електричного опору, °C-1 |
від -0,02·10-3 до +0,06·10-3 |
До недоліків константана можна отности порівняно низьку температуру плавлення 1260°.
Області застосування константана
Області застосування мідно-нікелевого сплаву константан обумовлені його властивостями. Першим практично корисним властивістю є високий електричний опір. Воно дозволяє використовувати даний матеріал для виготовлення нагрівачів електричних печей. Оскільки температура плавлення відносно невелика, то максимальна робоча температура нагрівачів складає 500 °C. Також зазначена властивість дозволяє виробляти з константана реостати (елементи опору).
Другим важливим з практичної точки зору властивістю є низька залежність електричного опору від температури. Дана особливість дозволяє використовувати вказаний сплав в тих випадках, коли важливо забезпечити стабільність електроопору.
Константан в парі з міддю, сплавом хромель і залізом розвиває досить високу термо-електрорушійну силу, яка може бути врахована вимірювальним приладом. Зазначене властивість дозволяє використовувати даний мідно-нікелевий сплав для виготовлення термопар хромель-константан, мідь-константан, залізо-константан. Також з нього виробляють подовжувальні дроти.
Термопары широко применяются для измерения температур благодаря своим характеристикам. Данные средства дают высокую точность измерений, позволяют проводить их в широком диапазоне температур, а также имеют достаточно простое устройство и достаточно надежны.
Продукция из константана
Основными видами полуфабрикатов являются: Дріт, ніть (Дріт малых диаметров) и Стрічка (полоса).
ТОВ "Ферробук" реалізує константановую дріт МНМц40-1,5 для виготовлення термопар. Якість продукції гарантується суворим дотриманням технологічних процесів та міжнародних стандартів, а також вхідним контролем. Виконання замовлень займає мінімальний час. Оптовим клієнтам для купівлі константановой термопарной дроту надаються знижки.
Основні | |
---|---|
Країна виробник | Китай |
Вид дроту | Звичайна |
Номінальний електричний опір | 0.45 Ом/м |
Перетин дроту | Кругле |
Користувацькі характеристики | |
Гарантійний термін | 12 міска |
Матеріал дроту | Константан |
Щільність | 8900 |
- Ціна: від 4 800 ₴/кг
